ZWTS 100 电气接点温度在线监测装置
|
|
||
|
CT取电绑带式 |
技术参数 |
测温范围：-40~125℃ |
|
测温精度：-40~85℃ ±1℃ ≥85℃ ±2℃ |
||
|
无线频率：433MHz |
||
|
无线距离：>30米 |
||
|
采集间隔时间：随电流变化自动调整（最快10秒） |
||
|
使用寿命：≥10年 |
||
|
被测物电压范围：≤110kV(50~60Hz) |
||
|
被测物电流范围：≤4000A(AC) |
||
|
被测物直径：30~110mm（若被测物直径小于30mm，则需要添加填充物） |
||
|
最小启动电流：5A（单层：一圈取电环） 3A（双层：两圈取电环） |
||
|
尺寸 |
主体尺寸：32*35*16mm |
|
|
总长度：43cm |
||

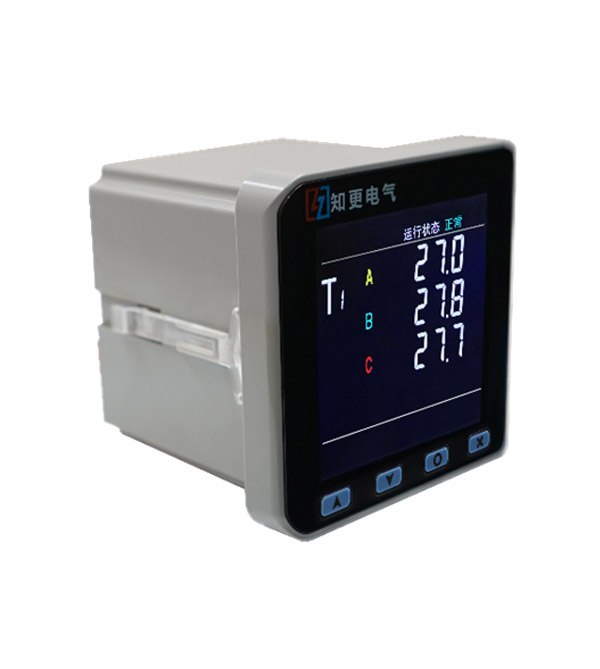

ZWTS 100是我公司研制的专门用于测量电气设备接点温升的装置。采用低功耗设计、无线隔离等技术，具有隔离彻底，
安装方便，抗干扰能力强、工作可靠等特点。广泛适用于高、低压开关柜动触头及静触头、刀闸开关、电缆搭接头、低压柜
触头、高压母线接头、箱式变压站、干式变压器等电气装置，是测温领域理想的检测装置。
|
参数名称 |
参数指标 |
|
装置电源 |
AC85～265或DC90～375V |
|
测点容量 |
显示最大64屏，最多256个测温点 |
|
工作环境 |
-40℃～85℃，湿度≤95%RH（无凝露） |
|
测温接口 |
2路（内置或是外置） |
|
报警输出口 |
开关量输出（1路无源常开，容量≤1A/AC250V） |
|
通讯接口 |
RS485（ModBUS-RTU协议） |
|
产品尺寸 |
96*96*80mm |
|
开孔尺寸 |
87*87mm |

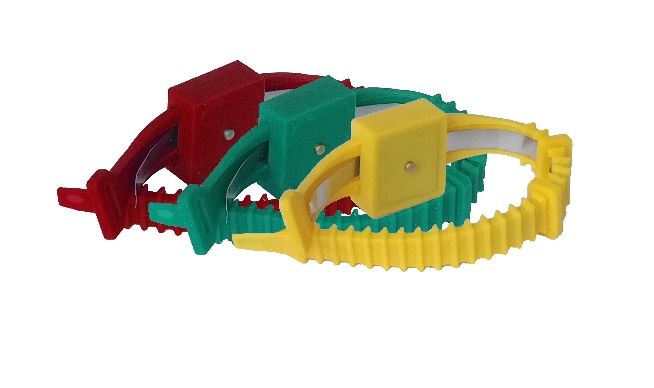

可配置电池绑带传感器和CT取电绑带式传感器
|
|
||
|

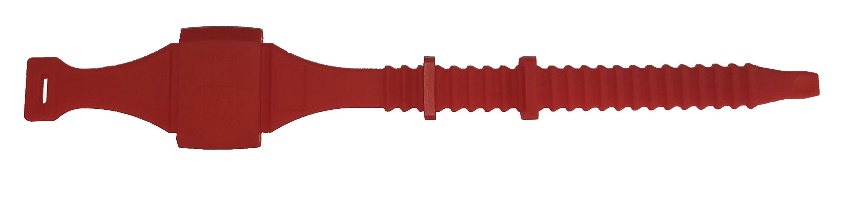

CT取电绑带式 |
技术参数 |
测温范围：-40~125℃ |
|
测温精度：-40~85℃ ±1℃ ≥85℃ ±2℃ |
||
|
无线频率：433MHz |
||
|
无线距离：>30米 |
||
|
采集间隔时间：随电流变化自动调整（最快10秒） |
||
|
使用寿命：≥10年 |
||
|
被测物电压范围：≤110kV(50~60Hz) |
||
|
被测物电流范围：≤4000A(AC) |
||
|
被测物直径：30~110mm（若被测物直径小于30mm，则需要添加填充物） |
||
|
最小启动电流：5A（单层：一圈取电环） 3A（双层：两圈取电环） |
||
|
尺寸 |
主体尺寸：32*35*16mm |
|
|
总长度：43cm |
||
|
|
||
|
电池绑带式 |
参数 |
测温范围：-40~150℃ |
|
测温精度：-40~85℃ ±1℃ ≥85℃ ±2℃ |
||
|
无线频率：433MHz |
||
|
无线距离：>30米 |
||
|
采集间隔时间：随温度变化自动调整（最快10秒） |
||
|
使用寿命：≥8年 |
||
|
被测物电压范围：≤110kV(50~60Hz) |
||
|
被测物电流范围：≤4000A(AC) |
||
|
被测物直径：30~110mm（若被测物直径小于30mm，则需要添加填充物） |
||
|
尺寸 |
主体尺寸：42*29*15mm |
|
|
总长度：37cm |
||
